Ветровая нагрузка
Для максимального размера до 300 Па (скорость ветра до 70 км/ч). Для ворот до 3 000 х 3 000 мм — до 400 Па (скорость ветра до 90 км/ч).
Ресурс
25 000 в год (из опыта эксплуатации в РФ).
Принцип действия

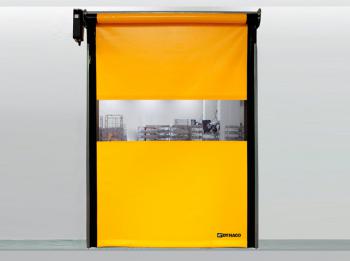

Gravity Drive — полотно ворот без жестких элементов, с гибким балластом в нижней части полотна.
Применение
Внутри помещений — торговля, склад, промышленность.
Блок заправки полотна
При случайном ударе транспортом полотно штатно "выходит" из направляющих. Блок предназначен для заправки полотна ворот в направляющие при следующем цикле закрывания ворот. Закрытие произойдет автоматически или после команды на закрытие с любого органа управления.
Полотно ворот
Из усиленного ПВХ (PVC 900 г/м²). Цвета (RAL): желтый (1003), серый (7035), голубой (5002), красный (3000), зеленый (6005), оранжевый (2004), белый (9010).
Двигатель
IP 54, с тормозом, 2-полюсной, со встроенным контроллером. Мощность: 0,5 kW.
Концевые выключатели
По настраиваемым кулачкам, установленным с обратной стороны электромотора.
Блок управления (Compact)
Cтальной, окрашенный IP 54. Стандартно содержит преобразователь частоты, магнитно-температурный выключатель, основной защитный выключатель, трансформатор 24 V, программируемый таймер для закрывания, счетчик циклов, реле фотоэлементов, радиоприемник WDD, кнопку открывания, кнопку экстренной остановки. Длина электрических кабелей, соединяющих стандартные элементы ворот, позволяет размещать блок управления на расстоянии около 1 200 мм от пола и 1 000 мм от ворот со стороны двигателя.
Фотоэлементы (в стандартной комплектации)
Система инфракрасных фотоэлементов устанавливается на расстоянии 60 мм от пола и 30 мм от плоскости полотна. Служат для обнаружения присутствия пешехода или автомобиля, немедленно открывают ворота и удерживают их открытыми до исчезновения препятствия.
Датчик намотки полотна
Представляет собой микровыключатель с нажимной пластиной. Установлен на верхний уплотнительный профиль. При возникновении препятствия на пути закрывающихся ворот реагирует на образование петли полотна. При его срабатывании ворота поменяют направление движения с закрывания на открывание.
Питание
Трехфазное 380 В. Частота: 50-60 Гц. Защита линии питания на трехфазный автомат: 3А обеспечивается заказчиком.
