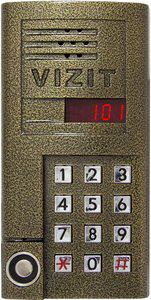

Блок вызова домофона VIZIT БВД-SM101T

Описание:

Блок вызова домофона БВД-SM101T































• блок вызова БВД-SM101T используется совместно с блоком питания БПД18/12-1-1 как составная часть многоквартирного домофона VIZIT;
• количество абонентов - до 100
• дуплексная громкоговорящая связь;
• память на 600 ключей VIZIT-TM;
• количество ключей на один номер квартиры - 6;
• звуковая индикация режимов работы;
• 4-х разрядный индикатор;
• программируемая продолжительность открывания замка - от 1 до 20 секунд;

открывание замка входной двери:
- при нажатии кнопки открывания замка на устройстве квартирном переговорном УКП или мониторе во время связи;
- при наборе 4-х значного общего кода;
- при наборе 3-х значного индивидуального кода;
- при нажатии кнопки для выхода;
- ключами VIZIT-TM (DS1990A). В качестве ключей могут быть использованы только оригинальные идентификаторы iButton®;

• возможность выключения вызова отдельных квартир;
• работа с пультом консьержа VIZIT;
• напряжение питания, В: 22±4;
• потребляемый ток, А, не более: 0,3;
• габаритные размеры, мм, (ШхВхГ) - 86х170х25;
• вариант установки - накладной;
• диапазон рабочих температур, °С - от минус 40 до плюс 45.

Блок вызова домофона БВД-SM101T используется в составе многоквартирных домофонов VIZIT и обеспечивает двухстороннюю дуплексную связь между посетителем и абонентом, а также открывание замка двери подъезда - из квартиры в режиме разговора нажатием кнопки на абонентском устройстве, ключами VIZIT-TM снаружи подъезда, нажатием кнопки EXIT изнутри подъезда. Для питания блока вызова и замка рекомендуется применять блок питания БПД18/12-1-1.

Рекомендуется применять электромагнитные замки VIZIT-МL240, VIZIT-МL300, VIZIT-МL400 или электромеханические замки с сопротивлением обмотки не менее 10 Ом.

Запрещается использовать электромагнитные замки с сопротивлением обмотки менее 20 Ом, а также не имеющие цепей размагничивания.

Для выхода из помещения (при использовании электромагнитного замка) рекомендуется использовать кнопку ЕХIT 300М имеющую цепи аварийного управления электромагнитным замком.

Для подключения абонентских устройств VIZIT (УКП) к подъездной линии домофона применяются блоки коммутации. Возможно применение блоков коммутации БК-4(М), БК-10, БК-30(М), БК-100(М). Возможно комбинированное использование разных типов блоков коммутации.

Для установки блока и дополнительной защиты от климатических воздействий рекомендуется использовать монтажный комплект МК-341 (козырек).
