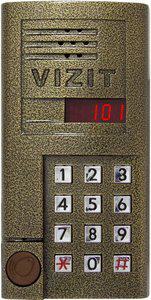

Блок вызова домофона VIZIT БВД-SM101R

Описание:

Блок вызова домофона БВД-SM101R































• блок вызова БВД-SM101R используется совместно с блоком питания БПД18/12-1-1 как составная часть многоквартирного домофона VIZIT;
• количество абонентов - до 100;
• дуплексная громкоговорящая связь;
• память на 600 ключей VIZIT-RF2.x;
• количество ключей на один номер квартиры - 6;
• звуковая индикация режимов работы;
• 4-х разрядный индикатор;
• программируемая продолжительность открывания замка - от 1 до 20 секунд;
• открывание замка входной двери:

- при нажатии кнопки открывания замка на устройстве квартирном переговорном УКП или мониторе во время связи;
- при наборе 4-х значного общего кода;
- при наборе 3-х значного индивидуального кода;
- при нажатии кнопки для выхода;
- ключами VIZIT-RF2.x;

• возможность выключения вызова отдельных квартир;
• работа с пультом консьержа VIZIT;
• напряжение питания, В: 22±4;
• потребляемый ток, А, не более: 0,3;
• габаритные размеры, мм, (ШхВхГ) - 86х170х25;
• вариант установки - накладной;
• диапазон рабочих температур, °С - от минус 40 до плюс 45.

Блок вызова БВД-SM101R используется в составе многоквартирных домофонов VIZIT и обеспечивает двухстороннюю связь между посетителем и абонентом, а также открывание замка двери подъезда - из квартиры в режиме разговора нажатием кнопки на абонентском устройстве, ключами VIZIT-RF снаружи подъезда, нажатием кнопки EXIT изнутри подъезда. Для питания блока вызова и замка рекомендуется применять блок питания БПД18/12-1-1.



Рекомендуется применять электромагнитные замки VIZIT-МL240, VIZIT-МL300, VIZIT-МL400 или электромеханические замки с сопротивлением обмотки не менее 10 Ом.



Запрещается использовать электромагнитные замки с сопротивлением обмотки менее 20 Ом, а также не имеющие цепей размагничивания.



Для выхода из помещения (при использовании электромагнитного замка) рекомендуется использовать кнопки ЕХIT 300М, EXIT 500, имеющие цепи аварийного управления электромагнитным замком.



Для подключения абонентских устройств VIZIT (УКП) к подъездной линии домофона применяются блоки коммутации. Возможно применение блоков коммутации БК-4(М), БК-10, БК-30(М), БК-100(М). Возможно комбинированное использование разных типов блоков коммутации.



Для установки блока и дополнительной защиты от климатических воздействий рекомендуется использовать монтажный комплект МК-341 (козырек).
